散布図の作成

投稿日:2017年1月7日 更新日:

互いの相関関係をみるには、相関図を作成しますね。相関図はエクセルのグラフウィザードにある[散布図]を使って作成することができます。下のような表を作成します。
表

セルB2からセルC9まで選択して、標準ツールバーにある[グラフウィザード]ボタンをクリックします。
グラフウィザード

[グラフウィザード-1/4 グラフの種類]で、[散布図]を選択します。[次へ]をクリックします。
グラフの種類

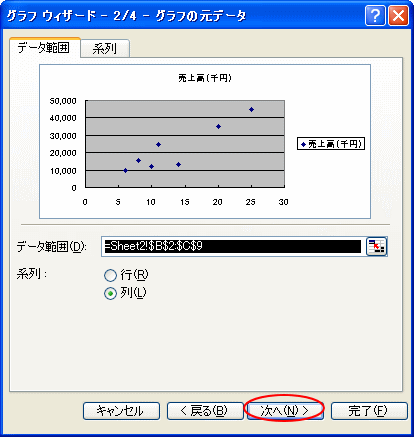

[グラフウィザード-2/4 グラフの元データ]では[系列]は[列]を選択して[次へ]をクリックします。
グラフの元データ

グラフウィザード-3/4 グラフオプション]では、[タイトルとラベル]タブで、下のようにグラフタイトル、X/数値軸、Y/数値軸を入力します。
タイトルとラベル

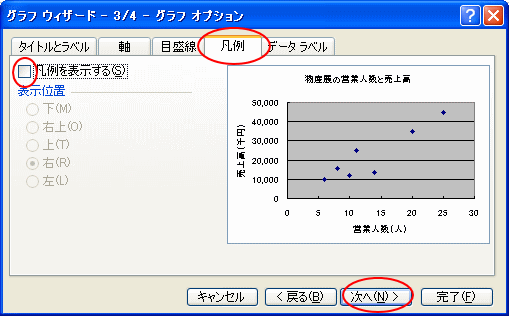

[凡例]タブで[凡例を表示する]のチェックボックスをオフにします。[次へ]をクリックします。
グラフオプション

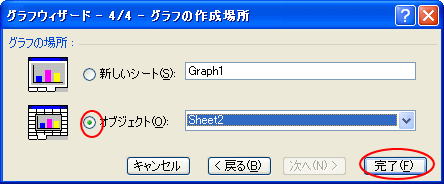

[グラフウィザード-4/4 グラフの作成場所]で[オブジェクト]を選択して[完了]ボタンをクリックします。
グラフの作成場所

下のような散布図を作成することができました。ここまでは簡単ですね。
でも、ラベルをつけたいですね。これが簡単そうで簡単にはいかないんですよ。

散布図のラベル

Micrsoftのページにも記載してあります。
 "Microsoft Excel には、散布図のデータ ポイントに自動的にテキスト ラベルを付ける組み込みコマンドはありません。"
散布図のデータ ポイントにラベルを追加するマクロより

マクロに慣れている方なら、これでもいいかもしれませんが・・・・(このマクロ Excel2003ではうまく動作しませんでした。)
散布図

ラベル付けが少ない場合の方法

ラベル名が少ない場合は、以下の方法でもいいと思います。グラフ内で右クリックして、ショートカットメニューから[グラフのオプション]をクリックします。
グラフのオプション

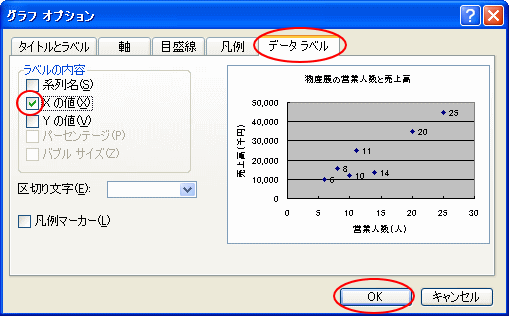

[データラベル]タブの[Xの値]にチェックして[OK]ボタンをクリックします。
グラフオプション

一つのラベルを選択します。
ラベルの選択

数式バーに下のように入力します。=の後にラベルにつけたい名前を選択して[Enter]キーを押します。
数式バー

ラベル名を変更することができました。
ラベル名の変更

ただし、これは一つ一つ行っていくしかありません。今回のようにラベルが少ない場合はいいのですが、数が多くなるとこれも大変ですね。

アドインを使って

フリーのアドインがありますので、アドインとして取り込んでおくと便利です。Excelラベル設定アドイン(Excel2003、Excel2007で動作確認済み)
散布図

散布図の目盛線を非表示にしたい場合は、グラフ内で右クリックしてショートカットメニューから[グラフのオプション]をクリックします。
グラフのオプション

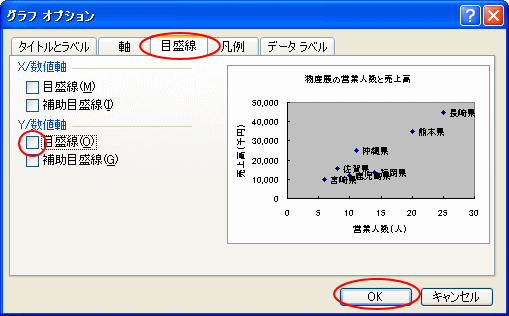

[目盛線]タブから、Y/数値軸の目盛線のチェックボックスをオフにします。
グラフオプション

プロットエリアの色も変更すると、下のようになります。
プロットエリアの色を変更

また、散布図のグラフに項目名が表示できない:トラブル解決DB Excelで紹介されている方法で、ラベルを追加することもできます。
しかし、この値を斜めに配置した表に作り変える方法は、Excel2003ではできますが、Excel2007には不向きです。
