折れ線グラフの特定期間の背景色を変更して状況を分かりやすくする

折れ線グラフは、一定期間のデータの傾向を表すのによく使われます。

特定の期間だけプロットエリアの色を変えることで、その期間の状況をより分かりやすく伝えることができます。

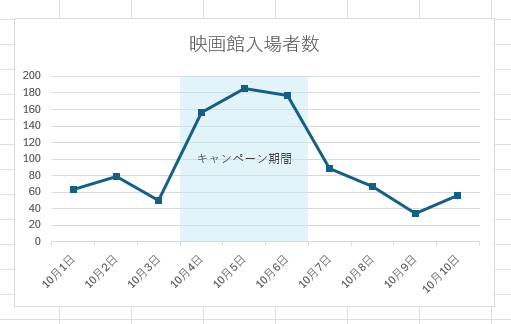

例えば、キャンペーン期間を色分けした折れ線グラフを作成すれば、キャンペーンの影響が一目で分かります。

なお、特定期間のプロットエリアの背景色を変えるには、縦棒グラフを活用します。

折れ線グラフのデータに新しいデータを追加

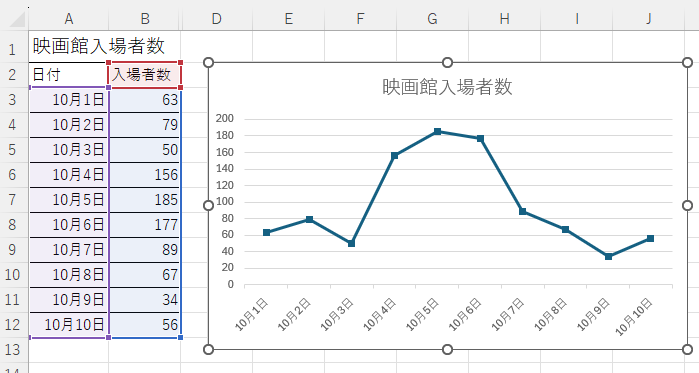

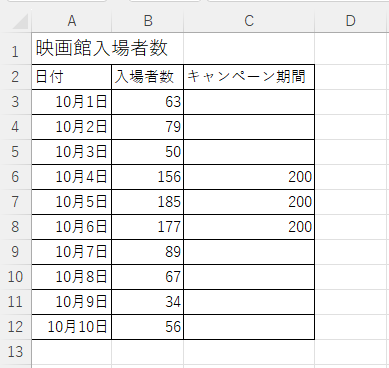

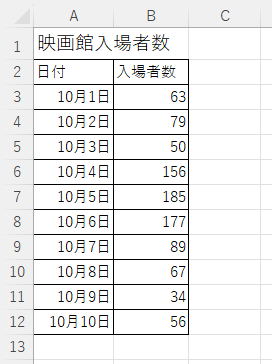

以下のようなグラフ元になるデータ表があります。

この表にキャンペーン期間を追加します。

キャンペーン期間の数値は、入場者数の軸（グラフの縦軸）の最大値を入力します。

また、縦棒グラフのデータラベルとして使用するため、［キャンペーン期間］の文字も入力しておきます。

折れ線グラフの作成

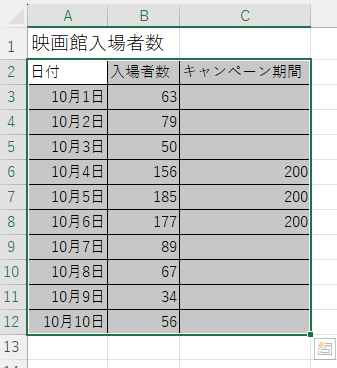

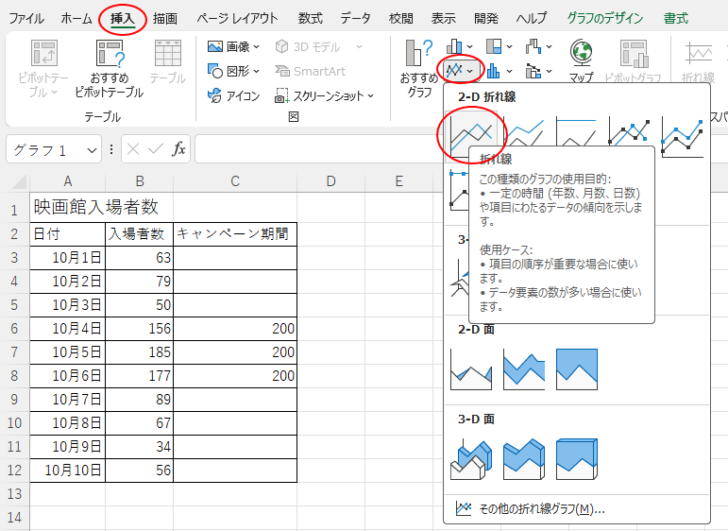

グラフ元となるセル［A2］からセル［C12］までを範囲選択してます。

そして、［挿入］タブの［グラフ］グループにある［折れ線/面グラフの挿入］をクリックし、左上の［折れ線］を選択します。

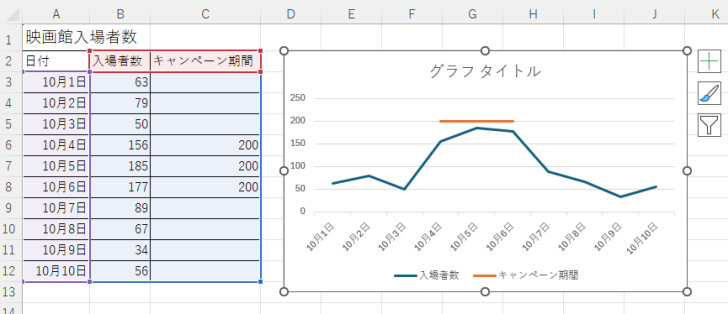

以下のような折れ線グラフが挿入されます。このグラフを元に編集していきます。

キャンペーン期間系列のグラフの種類を変更

［キャンペーン期間］系列のグラフの種類を変更します。

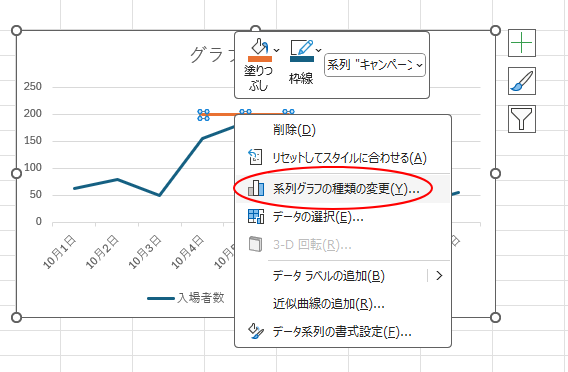

［キャンペーン期間］系列を選択して右クリックし、ショートカットメニューから［系列グラフの種類の変更］をクリックします。

［グラフの種類の変更］ダイアログボックスが表示されます。

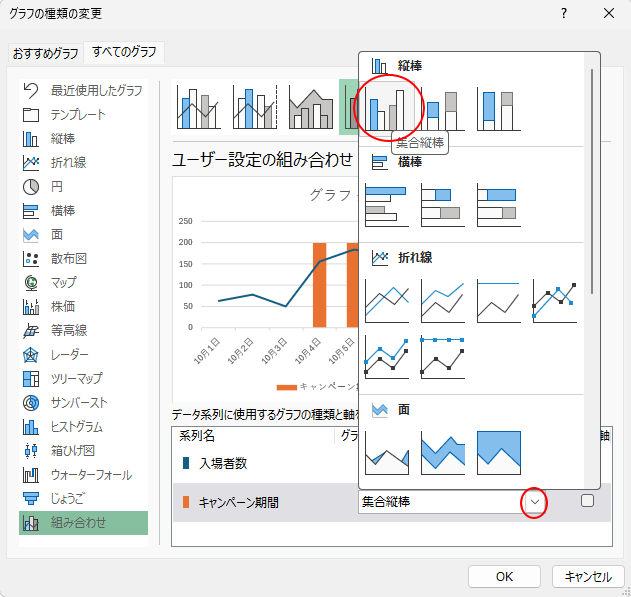

下部にある［系列名］の［キャンペーン期間］の▼をクリックすると、グラフの一覧が表示されますので、［縦棒］から［集合縦棒］を選択します。

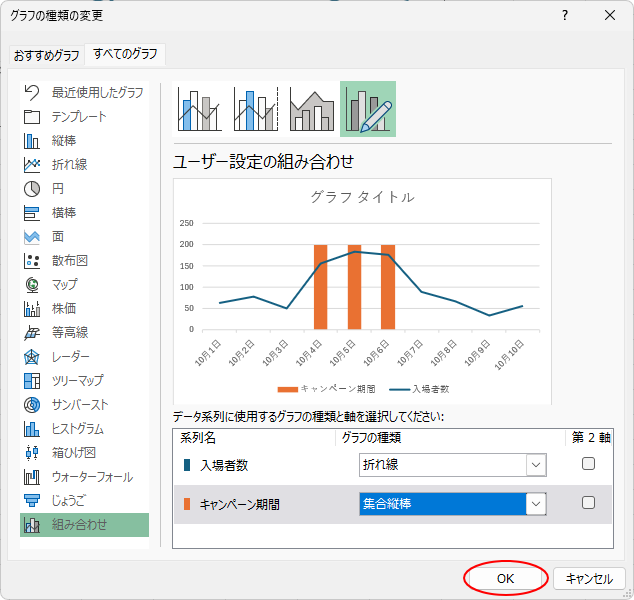

グラフが以下のようになります。［OK］ボタンをクリックして閉じます。

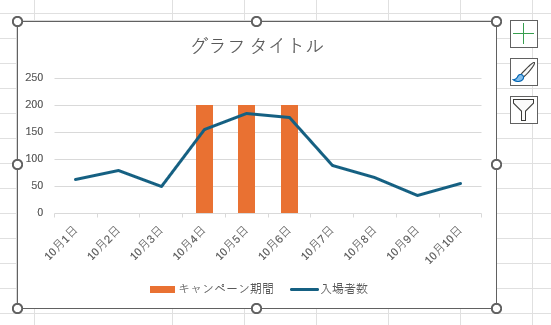

グラフは、以下のようになります。

参考折れ線グラフは、縦棒グラフの前面に表示されます。縦棒と折れ線の複合グラフでは、必ず折れ線が縦棒の前に表示されます。

キャンペーン期間の系列の書式変更

［キャンペーン期間］系列の［書式設定］作業ウィンドウを表示して、書式を変更します。

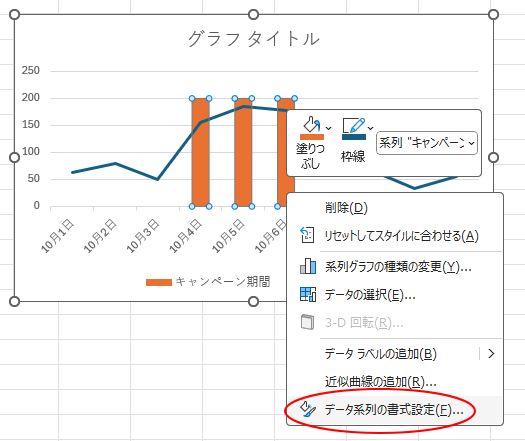

縦棒グラフになっている［キャンペーン期間］系列で右クリックして、ショートカットメニューから［データ系列の書式設定］をクリックします。

ウィンドウの右側に［データ系列の書式設定］作業ウィンドウが表示されます。

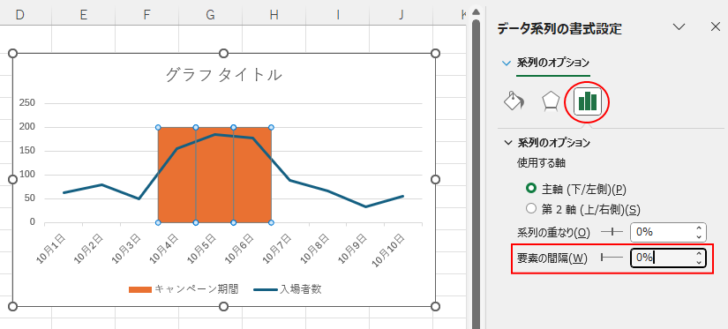

［系列のオプション］が選択されていることを確認して、［要素の間隔］を［0%］にします。［0］と入力すればOKです。

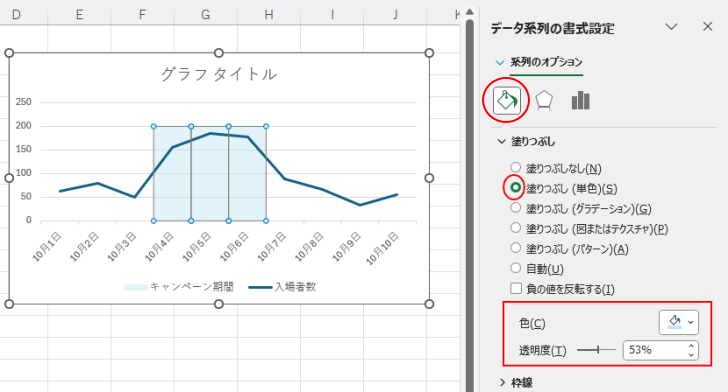

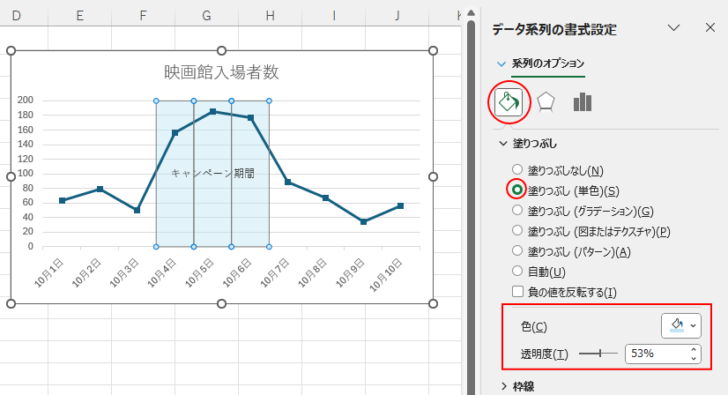

［塗りつぶしと線］をクリックして、［塗りつぶし（単色）］を選択し、［色］と［透明度］を使って薄い背景色にします。

カラーから薄い色を選択してもいいのですが、［透明度］を使用すると、どんな色でも薄くできます。

［データ系列の書式設定］作業ウィンドウは、表示したままにしておきます。

参考［キャンペーン期間］のC列を非表示にすると、縦棒グラフの塗りつぶしは既定の色になりますので、C列を非表示にするのであれば、塗りつぶしの色は最後に設定されることをお勧めします。

キャンペーン期間の列を非表示にしてもグラフに背景を表示させるには

軸の書式設定で最大値を変更

グラフの縦軸の最大値を［200］に変更します。

グラフの縦軸をクリックすると、［データ系列の書式設定］作業ウィンドウは、［軸の書式設定］作業ウィンドウに変わります。

［軸のオプション］をクリックします。

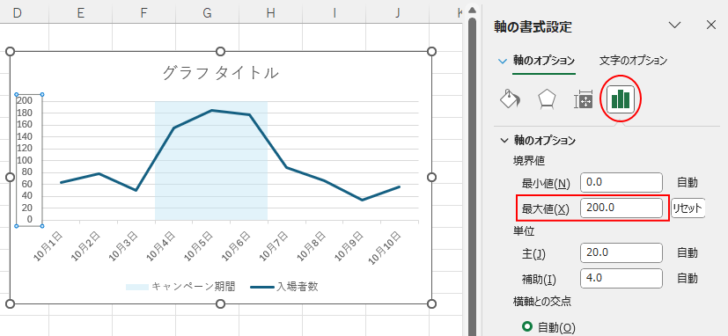

［最大値］は、［250］になっていると思いますので、この数値を［200］に変更します。

これで、プロットエリアの上端まで塗りつぶしの色が反映されます。

キャンペーン期間の系列にデータラベルを追加

［キャンペーン期間］系列の中央に、データラベル［キャンペーン期間］の文字を表示します。

中央のデータ系列を2回クリックすると、中央の系列のみが選択されます。

この中央の系列のみを選択した状態で設定していきます。中央の系列でなくても、どれか１つの系列を選択しても問題ありません。

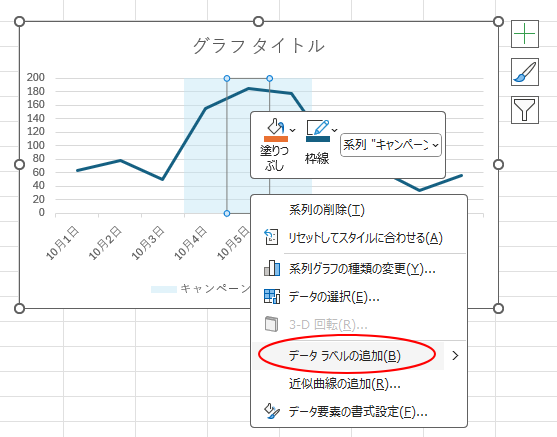

右クリックしてショートカットメニューから［データラベルの追加］をクリックします。

中央のデータ要素の上部に［200］というデータラベルが表示されますが、気にしないでください。

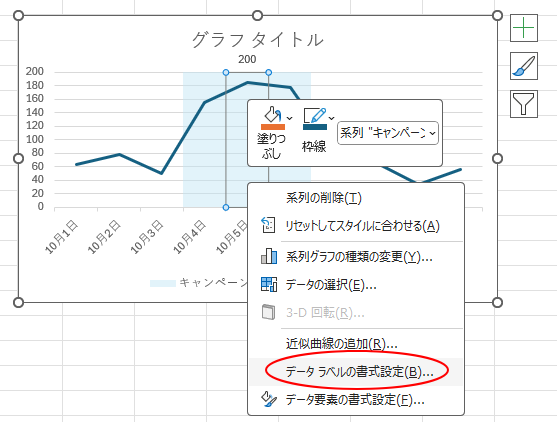

そのまま右クリックして、ショートカットメニューから［データラベルの書式設定］をクリックします。

［データラベルの書式設定］作業ウィンドウが表示されます。

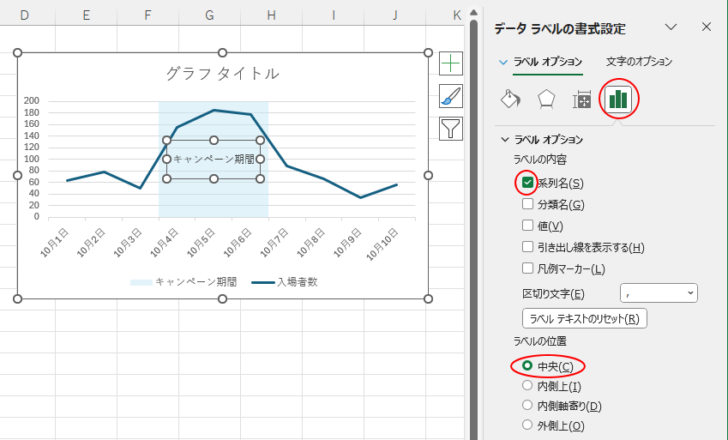

［ラベルオプション］をクリックして、［ラベルの内容］から［系列名］のチェックボックスをオンにします。

［値］と［引き出し線を表示する］のチェックボックスはオフにします。

この時、必ず［系列名］チェックボックスをオンにしてから操作してください。

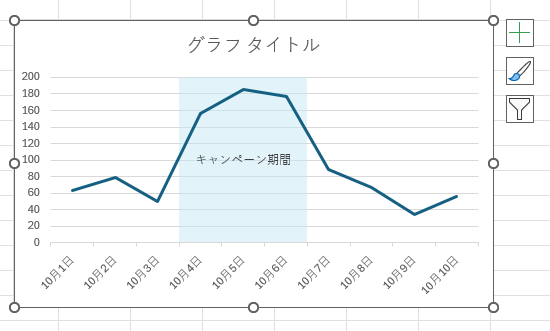

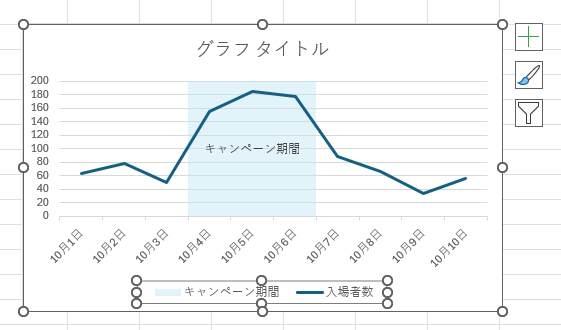

［ラベルの位置］で［中央］を選択します。テキストボックス内に文字列が収まるように、テキストボックスのサイズを調整します。

参考ここでのサンプルグラフでは、3つの期間なので、中央の系列で設定していますが、中央の系列でなくても、［系列名］のテキストボックスはドラッグで中央に配置できます。

グラフ凡例の削除

グラフの凡例は、不要なので削除します。

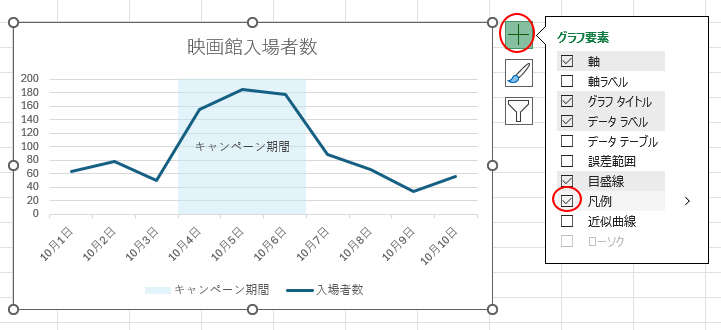

グラフエリアを選択して、グラフ右上に表示される［グラフ要素］をクリックします。

そして、［凡例］のチェックボックスをオフにします。

以下のように凡例が消えます。

参考凡例を選択して、キーボードから［Delete］キーを押して削除してもかまいません。

グラフ要素の表示/非表示などについては、以下の記事で解説しています。

グラフタイトルをリンク参照で表示

グラフタイトルは、リンク参照で表示できます。

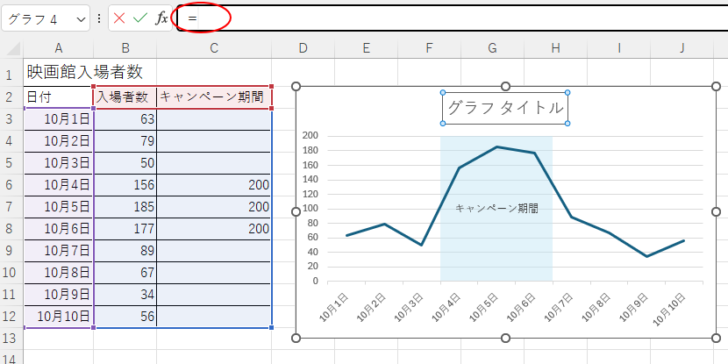

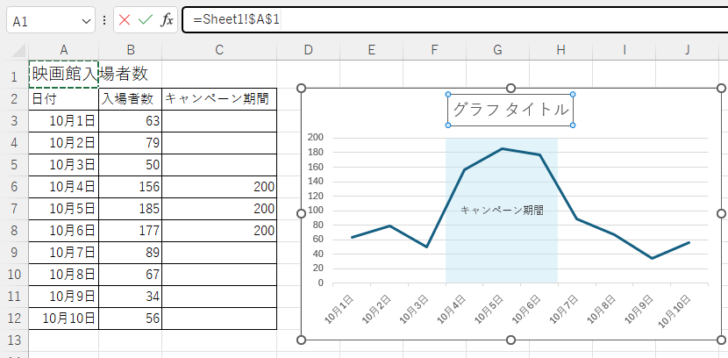

グラフタイトルのテキストボックスを選択して、数式バーに半角で［=］を入力します。

そして、グラフタイトルとなる文字列があるセル［A1］をクリックします。

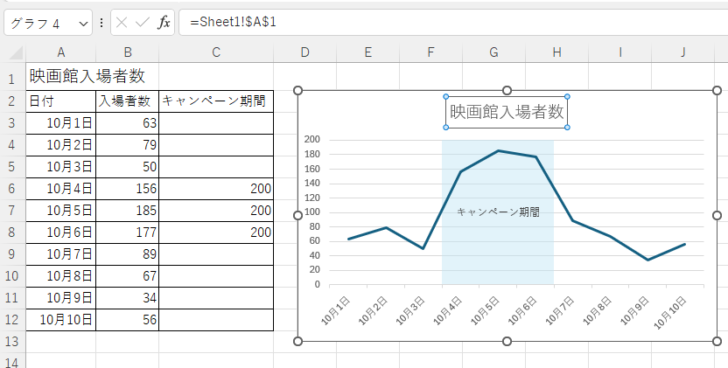

以下のように、グラフタイトルには、セル［A1］の文字列が表示されます。

折れ線グラフのマーカー

折れ線グラフのマーカーを表示したい場合の方法です。

折れ線グラフの系列を選択します。［データ系列の書式設定］作業ウィンドウに変わります。

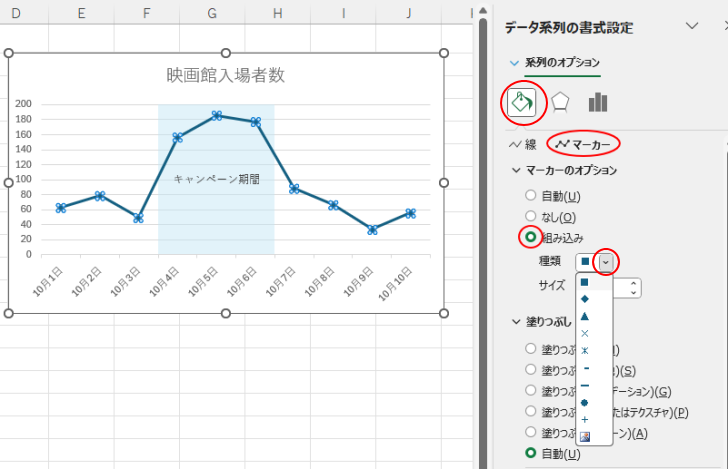

［塗りつぶしと線］を選択して、［マーカー］をクリックします。

［マーカーオプション］の［組み込み］を選択して、種類の▼ボタンをクリックし一覧から任意のマーカーを選択します。

以下のように、折れ線にマーカーが表示されます。

キャンペーン期間の列を非表示にしてもグラフに背景を表示させるには

追加データの列を非表示にしても、グラフに縦棒グラフの塗りつぶしが反映されるように設定します。

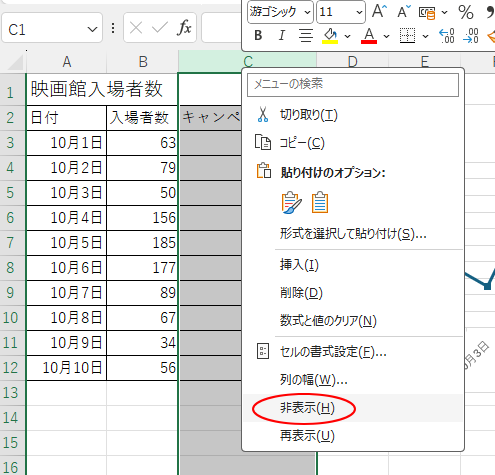

［キャンペーン期間］のC列を選択して右クリックします。そして、ショートカットメニューから［非表示］を選択します。

グラフから背景としていた縦棒グラフが消えてしまいます。

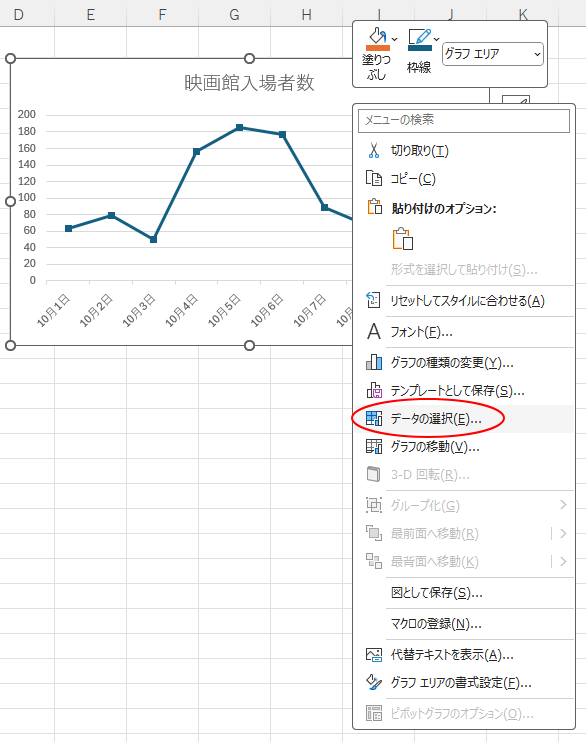

グラフエリアを選択して右クリックします。ショートカットメニューから［データの選択］をクリックします。

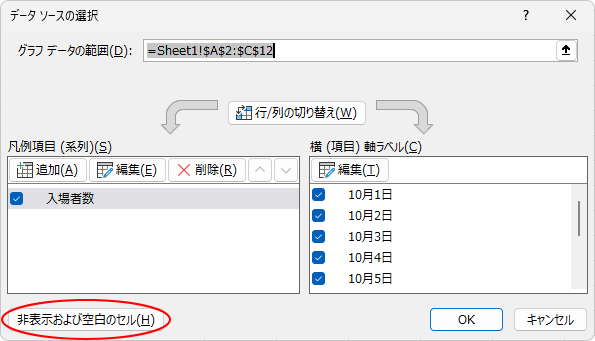

［データソースの選択］ダイアログボックスが表示されますので、［非表示および空白のセル］をクリックします。

［非表示および空白のセルの設定］ダイアログボックスの［非表示の行と列のデータを表示する］のチェックボックスをオンにします。

［データソースの選択］ダイアログボックスに戻りますので、［OK］ボタンをクリックして閉じます。

グラフは以下のようになります。

［キャンペーン期間］の縦棒グラフが既定の色になってしまいます。

再度、［データ系列の書式設定］作業ウィンドウを表示して、データ系列の色を設定します。

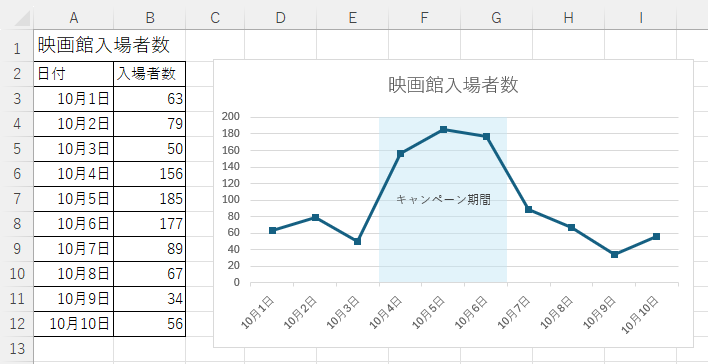

参考C列のキャンペーン期間の列は、表示したままにして、白文字の設定にして見えないようにしてもいいと思います。

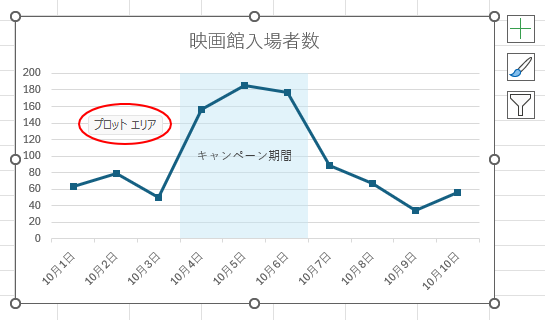

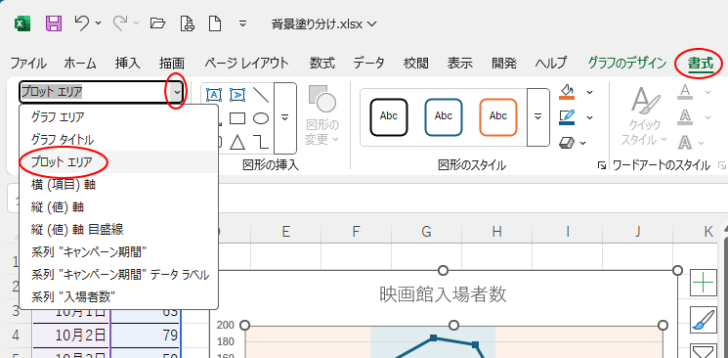

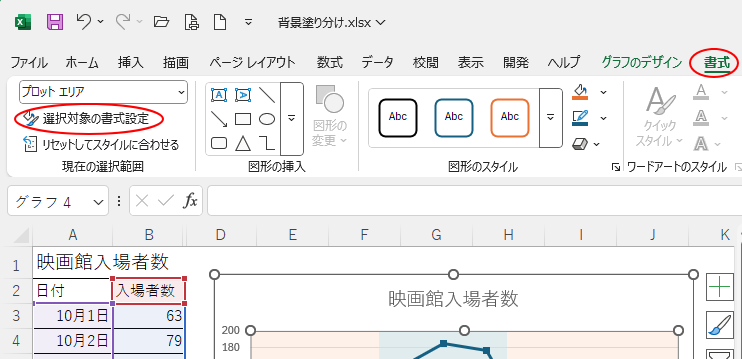

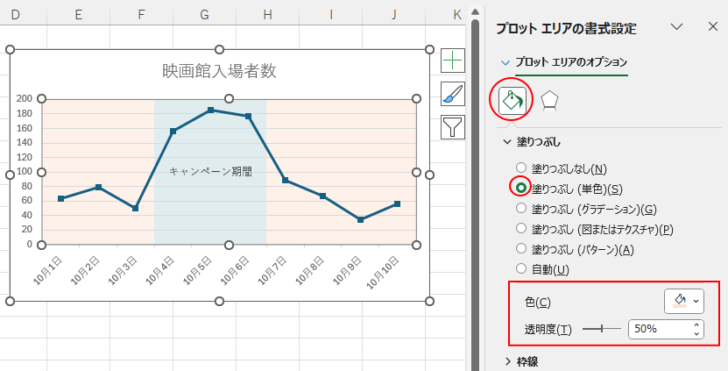

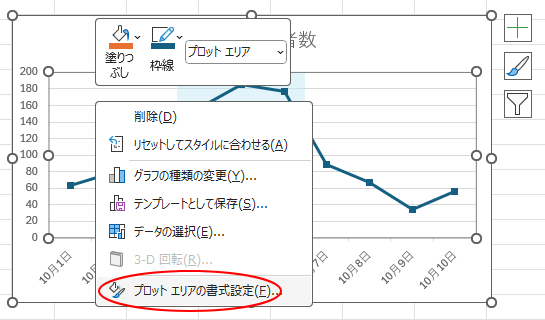

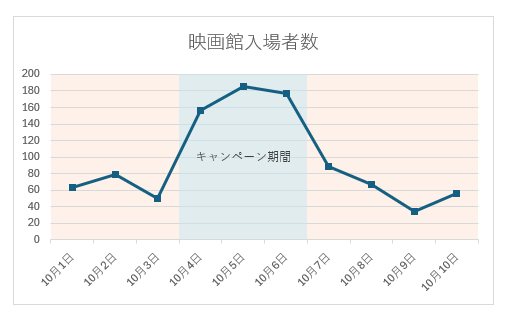

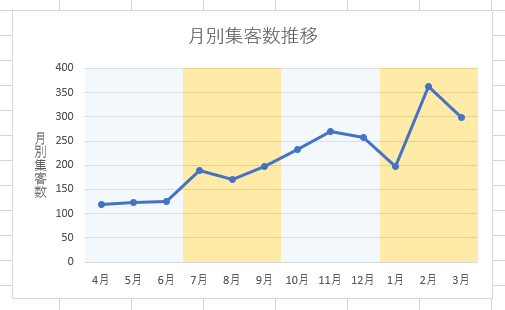

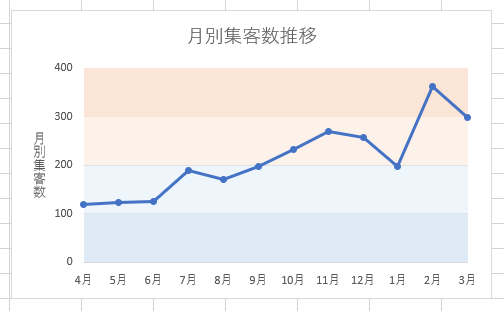

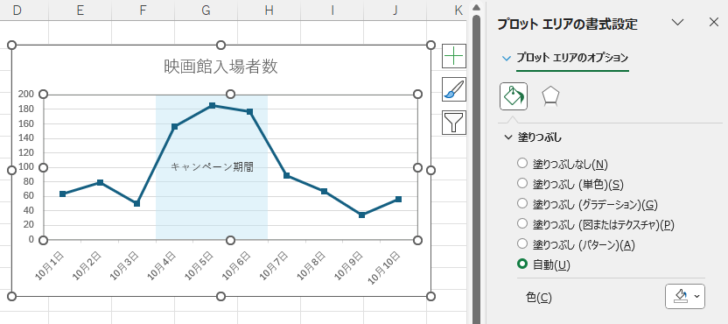

同じようにプロットエリアの塗りつぶしを設定する方法は、以下の記事でも解説しています。
